產品名稱：CJH1系列三工位電動機構

產品描述：

CJH1系列三工位電動機構目前有CJH1-I和CJH1-II型兩種型號機構，用于操作與本機構輸出力矩相適應的GIS.C-GIS等各種組合電氣設備、充氣柜、開關柜種的三工位隔離—接地開關，是一種輸出力矩較大的小尺寸操動機構。機構符合CB1985和GB11022標準。

機構具體有以后特點

a)合、分閘位置由機械零件定位，輸出轉角精度高(實際偏小差2°);

b)結構緊湊，外形尺寸很小;

c)機構強度高、安全系數大，機械壽命長，動作及運行可靠性高;

d)聯鎖功能齊全、完善，可全面防止各種誤操作及其引起的不良后果;

e)使用齒輪傳動，傳動效率高，動作平穩，噪聲小;

f)機構調整部位少，調整簡便，因調整不當引起故障的可能性較小。

當面向機構面板觀察時，機構輸出軸轉動方向見表1。機構與開關相連后，開關合、分閘時，機構的轉動方向應符合表1。

機構的主要技術參數見表2，CJH-I、CJH-II兩種機構數據相同。

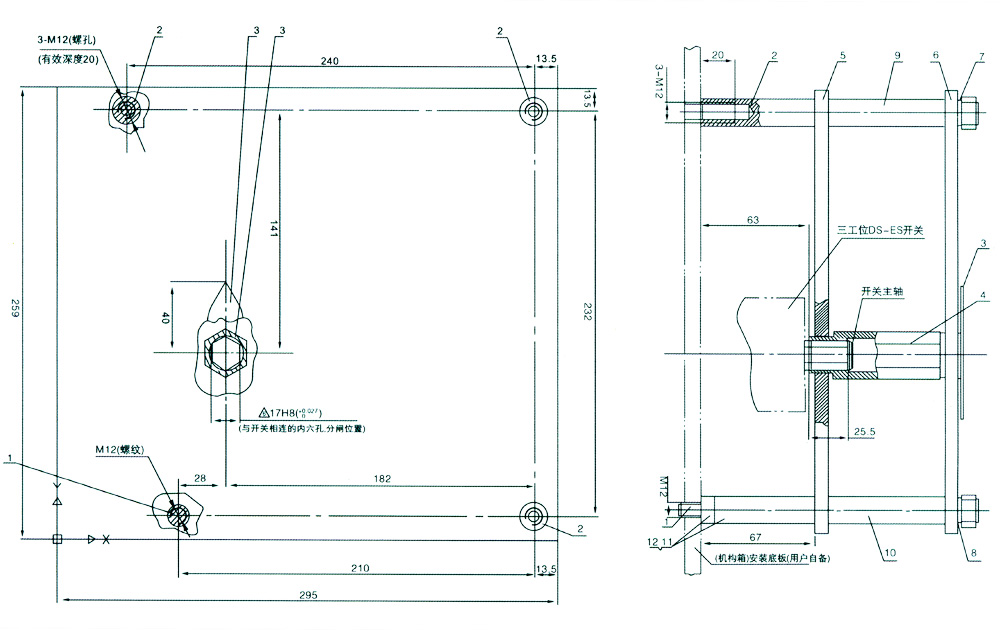

機構的安裝尺寸及連接尺寸見圖1，CJH-I、CJH-II兩種機構尺寸相同。

配用開關時，如對機構有特殊要求，要求與表2、圖1不同的輸出轉角，不同的安裝方式或安裝尺寸，與開關不同的鏈接方式或連接尺寸等，請與本公司聯系協商。在可能實現的情況下，本公司可為用戶專門進行修改設計。

表1輸出軸轉向
機構型號	機構輸出軸轉動方向
	DS合閘	DS分閘	ES合閘	ES分閘
CJH1-I	逆時針	順時針	順時針	逆時針
CJH1-II	順時針	逆時針	逆時針	順時針

表2 CJH1系列機構主要技術參數
序號 Number	項目 Item	單位 units	技術參數 Technical parameters				備注 Remark
1	額定輸出力矩 Rated Output Torque	N.m	60
2	輸出軸轉角 Output Shaft Angle		2*（2380±20）
3	額定控制電壓 Rated Control Voltage	V	DC220	AC220	DC110	AC110	控制臺、分閘
4	額定回路電流 Control-Ioop Current	A	< 02.*		< 0.4*
5	額定電機電壓（機構的） Rated Motor Voltage(Mechanical)	V	DC220	AC220	DC110	AC110
6	額定電機電流 Rated Motor Current	A	0.8		1.5
7	機械壽命次數 Frequency of Mechanical Life	次	10000
8	機構外形尺寸（寬*高*厚） Dimension of Mechanism(Width*Heighe*Thickness)	mm	298*259*183
注：控制回路電流主要取決于機構的用戶自備的控制回路中的接觸器（或繼電器）吸引線圈的電流，改電流通常小于表中的電流值的二分之一。
