產品描述：
CTH1.CTH1A.CTH1B型彈簧操動機構是操作72.5KV真空和40.5，12KV真空，六氟化硫等各種類型斷路器的大合閘功小尺寸機構。需要時，可方便地 調小合閘功。
CTH1,CTH1A,CTH1B三種機構的合閘功各有520J,720J,850J三種規格。三種機構的技術數據相同。
機構符合GB/T1984和GB/T11022標準

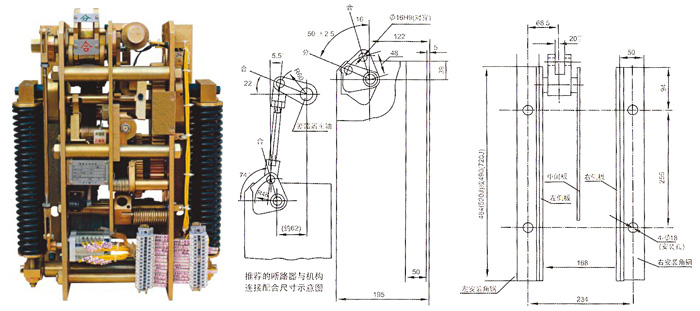

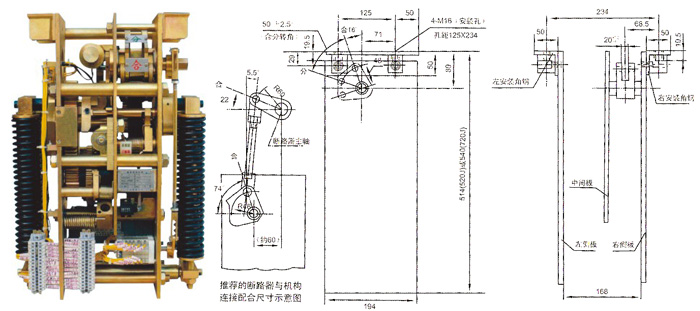

CTH1A和CTH1B型機構是在CTH1型機構的基礎上改進設計而成，以適應不同的安裝連接需求。CTH1和CTH1A走樣布置鏡像對稱。CTH1,CTH1A是后側安裝，適應與斷路器不同的鏈接需求。
機構有如下特點:
A)機構緊湊。機構合功達，外形尺寸很小;
B)機械強度高，安全系數大，機構壽命長;
C)儲能用齒輪傳動，效率高，傳動平穩，噪聲小;
D)合閘采用壓簧，預壓縮量大，合閘末段輸出輸出力矩較大，易與斷路器特別是真空斷路器的反力特性實現良好的配合;
E)合閘彈簧力及合閘功可在較大范圍內調整，與斷路器配合易調整達到滿意的合，分閘速度;
F)合，分閘脫扣功率及脫扣電流小;
G)合，分閘半軸扣接量等大多數調整尺寸改用固定值，可調節很少，增加了動作可靠性;
H)有合閘剩余能量保存裝置，每次儲能功耗較少，儲能時間較短。
使用環境條件：
A)周圍空氣溫度:-25℃~40℃
B)海拔：2000M
C)相對濕度;日(24H)平均值不大于95%，月平均值不大于90%;水蒸氣壓力:日(24H)平均值不大于2.2KPa，月 平均值不大于1.8Kpa;
D)周圍空氣沒有明顯地受到塵，煙，腐蝕性和/或可然性氣體或鹽霧的污染。
|
CTH1、CTH1A、CTH1B型機構主要技術參數表 Main technical parameter sheet for CTH1,CTH1A and CTH1B type mechanism |
|||||||
|
序號 Number |
項目 Item |
單位 units |
技術參數 Technical parameters |
備注 Remark |
|||
| 1 |
合閘功 Closing power |
額定值 Rated value | J | 520 | 720 | 850 | |
| 調整范圍 Adjustable range | J | 315-521 | 475-728 | 517-854 | |||
| 2 | 輸出拐臂轉角 Corner of output turn arm | 500 ± 2.50 | |||||
| 3 |
儲能電機 Energy storage motor |
額定電壓 Rated voltage | V | DC/AC220,DC/AC 110 |
電機交直流兩用 Suitable for DC or AC of moto |
||
| 額定電流 Rated current | A | 1.6,3.2 | |||||
| 工作電壓范圍 Operating voltage range | 85%-110% 額定電壓(Rated voltage) | ||||||
| 4 |
合、分閘脫扣電磁鐵 Tripping electromagnet for closing and breaking |
額定電壓 Rated voltage | V | DC/AC220,DC/AC 110 |
30% 額定分閘電壓時應不能分閘 For 30% rated breaking voltage, breaking shall not be allowed. |
||
| 合閘電流 Closing current | A | 1.6,3.0 | |||||
| 分閘電流 Breaking current | A | 1.6,3.0 | |||||
|
合閘工作電壓范圍 Operating voltage range for closing |
80%-110% 額定電壓(Rated voltage) | ||||||
|
分閘工作電壓范圍 Operating voltage range for breaking |
65%-120% 額定電壓(Rated voltage) | ||||||
| 5 |
輔助開關 Auxiliary switch |
常開，常閉觸頭數 Normally-opened, normally-closed contact number |
常開6，常閉6 Normally-opened 6, normally-closed 6 |
||||
|
額定開斷，關合電流 Rated breaking and closing current |
A | AC10A,DC220V(t=20ms) 3A | |||||
| 6 |
接線端子排 Connection terminal row |
端子數 Terminal number | 30 | ||||
| 額定電流 Rated current | A | 10 | |||||
| 7 |
一次重合閘無電流間隔時間 No-current interval time for one time of closing |
S | 0.3 | ||||
| 8 |
額定電機電壓儲能時間 The energy storage time for rated motor voltage |
S | =10 | ||||
| 9 |
機械壽命次數 Mechanical life, time |
?10000 | |||||
